Introducción
Con el crecimiento de los sistemas fotovoltaicos (FV) en techos y comercios, garantizar la seguridad del sistema es cada vez más crucial—especialmente ante emergencias como arcos eléctricos o incendios. Los dispositivos de apagado rápido a nivel de cadena son elementos de seguridad clave que reducen rápidamente el voltaje de corriente continua (CC), haciendo que los sistemas solares sean más seguros para técnicos y socorristas.
En este artículo, te explicamos cómo instalar estos dispositivos correctamente y cómo implementar medidas efectivas para prevenir incendios en sistemas FV.
¿Qué es el Apagado Rápido a Nivel de Cadena?
Es un mecanismo de seguridad que reduce el voltaje de los strings solares a niveles seguros (normalmente por debajo de 30V) en casos de emergencia, como incendios, fallas de arco o desconexiones manuales. Es especialmente útil en instalaciones en techos donde el alto voltaje CC representa riesgo de choque eléctrico o incendio.

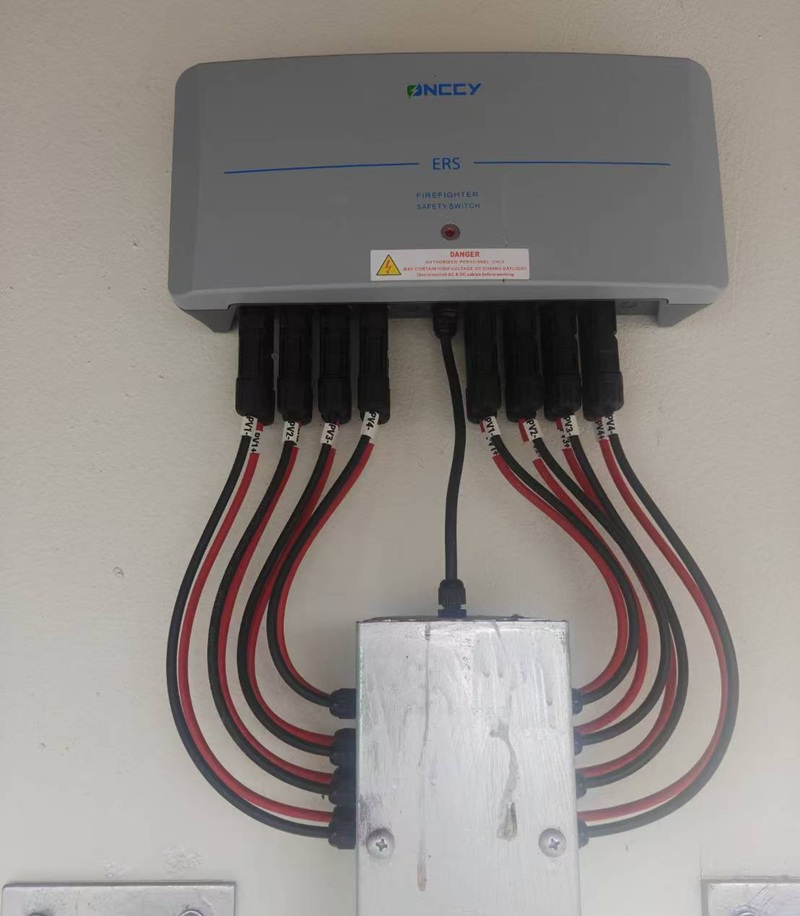

Cómo Instalar Dispositivos de Apagado Rápido
1. Posición y Montaje
Instala el dispositivo cerca del módulo FV, en el marco o junto a la caja de conexiones.
Evita exposición directa al sol, lluvia o polvo.
Mantén al menos 12,7mm de espacio libre para ventilación.
Utiliza clips o soportes aprobados por el fabricante.
2. Conexiones Eléctricas
Entrada: conectar a la salida de la caja de conexiones del módulo.
Salida: en serie con el siguiente string o al inversor.
Consejos:
Radio de curvatura del cable >50mm
No cortocircuites la salida del dispositivo
Usa conectores compatibles con el sistema
3. Comunicación y Control
Comunicación mediante:
Inalámbrico (RF)
PLC (Power Line Communication)
Cableado (RS485/Ethernet)
Activación por:
Botón manual (como el PV-Safe de Tigo)
Apagado automático al cortar CA
El sistema debe soportar monitoreo remoto y alarmas de fallo.
4. Pruebas y Puesta en Marcha
Realiza pruebas antes de conectar al inversor.
Verifica el tiempo de respuesta y caída de voltaje según la normativa.
Medidas de Prevención de Incendios
1. Función del Apagado Rápido
Reducción de voltaje a <30V en menos de 30 segundos
Dentro de 305mm del módulo: mantener entre 80–120V
2. Tecnología de Detección de Arco
Detectores de corriente de alta frecuencia
Respuesta en menos de 20ms
Voltaje a 0V en 1 segundo
Sensores térmicos que apagan si supera 85°C
3. Procedimiento en Emergencias
Cortar el interruptor principal de CA
Bomberos capacitados para evitar contacto con partes activas
Usar extintores no conductores
4. Materiales de Calidad y Certificación
Materiales resistentes al fuego
Certificación IEC, UL o nacional
Conclusión
Instalar dispositivos de apagado rápido a nivel de cadena correctamente y seguir protocolos de seguridad es fundamental para el funcionamiento seguro de un sistema solar FV. Con equipos certificados, instalación profesional y cumplimiento normativo, puedes minimizar riesgos y garantizar un sistema fiable y seguro.
