Con la rápida expansión de la energía solar, los sistemas de 1000 V y 1500 V DC se han convertido en el estándar en instalaciones comerciales y de escala utility.
El aumento de la tensión mejora la eficiencia, pero también incrementa la energía del arco, la corriente de cortocircuito y los riesgos de seguridad.

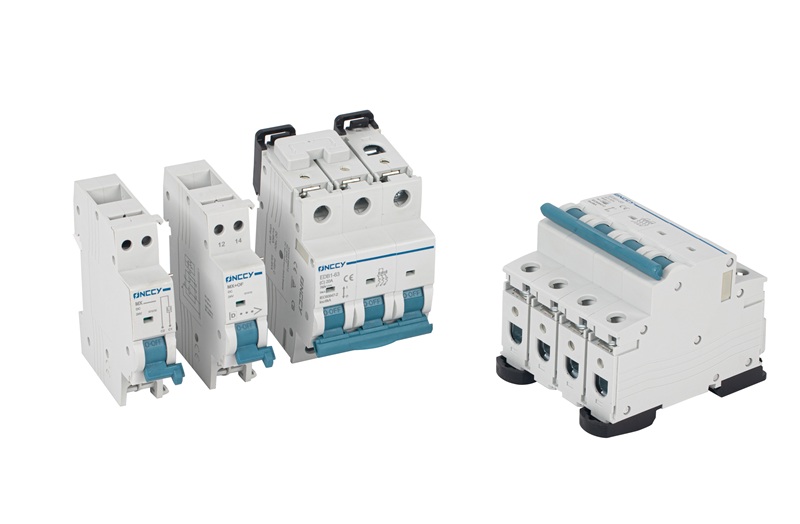

Por lo tanto, el interruptor DC (MCB o MCCB) es un componente crítico en la protección fotovoltaica.
Una selección incorrecta puede provocar fallas no interrumpidas, arcos peligrosos, incendios, daños en los equipos y largos periodos de inactividad.
Paso 1: Identificar el tipo de sistema (número de polos)
Sistema con polo negativo a tierra
Solo el polo positivo debe desconectarse.
Opciones: 1P, 2P, 3P, 4P
Sistema con punto medio a tierra
Es necesario desconectar ambos polos.
Opciones: 2P o 4P
Sistema flotante (sin conexión a tierra)
Ambos conductores están energizados → desconexión bipolar obligatoria.
Opciones: 2P o 4P
Paso 2: Tensión nominal (polos en serie)
800–1000 V DC → 2 polos en serie
1000–1500 V DC → 3–4 polos
Paso 3: Corriente nominal
Regla general: In ≥ Isc × 1,25
12 A → 15 A → elegir 20 A.
Para corrientes más altas: 4P como 2P+2P en paralelo.
Paso 4: Capacidad de corte
6 kA – instalaciones pequeñas
10 kA – comerciales
15 kA – utility-scale
Los arcos DC no se extinguen por sí solos.
Paso 5: Otros factores
Temperatura ambiente alta
Normas IEC
Polaridad
Integración: SPD, combiner, RSD
Ejemplo 1500 V
→ Sistema flotante
→ 1500 V → 4 polos
→ 12 A × 1,25 = 15 A → 20 A
→ 8 kA → 10 kA
Selección final: 4P, 20A, 1500V DC, 10kA
