Con la evolución de los sistemas fotovoltaicos hacia mayores tensiones y mayores potencias, la protección del lado de corriente continua (CC) se ha vuelto fundamental. Uno de los componentes clave es el interruptor automático CC de caja moldeada para aplicaciones solares.
En este artículo se explica qué es un interruptor CC para sistemas FV, dónde se utiliza, en qué se diferencia de los interruptores convencionales y cómo elegir el modelo adecuado.

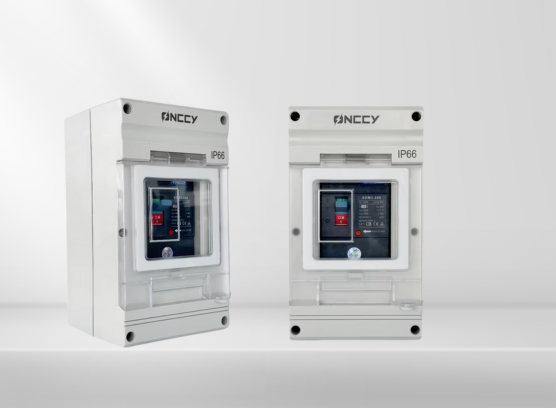

¿Qué es un interruptor automático CC de caja moldeada para solar?
Un interruptor automático CC para fotovoltaica es un dispositivo de protección y seccionamiento diseñado específicamente para el lado CC de los sistemas solares. Se instala normalmente en:
Cajas combinadoras
Armarios de distribución CC
Entrada CC de inversores string o centralizados
Permite conducir la corriente nominal, conmutar el circuito y desconectarlo automáticamente en caso de sobrecarga o cortocircuito, protegiendo cables y equipos.
La interrupción del corriente continua es más compleja que la del corriente alterna debido a la ausencia de cruce por cero.
Por qué los interruptores CA convencionales no son adecuados
Los interruptores CA estándar no están diseñados para alta tensión CC. En sistemas FV, las tensiones habituales son 500 V, 1000 V y 1500 V CC.
Los interruptores CC solares incorporan:
Sistemas especiales de extinción de arco
Polos conectados en serie
Materiales aislantes reforzados
Disparadores optimizados para CC
Esto garantiza una desconexión segura y fiable.
Aplicaciones típicas
Se utilizan ampliamente en:
Plantas solares de gran escala
Instalaciones fotovoltaicas comerciales e industriales
Sistemas con inversores centralizados y buses CC de alta tensión
Funcionan como protección principal y interruptor de aislamiento para mantenimiento.
Parámetros técnicos clave
1. Tensión nominal CC
Valores comunes:
500 V CC
1000 V CC
1500 V CC
El interruptor debe estar claramente certificado para la tensión del sistema.
2. Corriente nominal
La corriente se selecciona según el valor máximo de operación, aplicando un factor de seguridad de 1,25 a 1,4.
3. Capacidad de corte en cortocircuito
Valores típicos:
10 kA
20 kA
36 kA
50 kA
Debe ser superior a la corriente de falla esperada.
4. Número de polos y conexión en serie
Para tensiones elevadas se utilizan varios polos en serie (2P para 1000 V CC, 3–4P para 1500 V CC), siguiendo las instrucciones del fabricante.
Cumplimiento de normas internacionales
Un interruptor CC fotovoltaico fiable debe cumplir con:
IEC 60947-2 (Anexo P)
UL 489B
Estas normas garantizan ensayos específicos para aplicaciones solares.
Consideraciones ambientales
Los sistemas FV operan en condiciones exigentes. El interruptor debe soportar altas temperaturas, funcionamiento continuo y ambientes exteriores.
Recomendaciones prácticas de selección
Confirmar la tensión CC del sistema (1000 V o 1500 V).
Calcular la corriente máxima y aplicar margen de seguridad.
Verificar la corriente de cortocircuito en el punto de instalación.
Priorizar fabricantes reconocidos como ABB, Eaton y ONCCY.
Conclusión
La correcta selección de un interruptor automático CC de caja moldeada para sistemas fotovoltaicos es esencial para la seguridad, la fiabilidad y la conformidad normativa. Un dispositivo adecuado protege eficazmente toda la instalación CC durante su vida útil.
