A medida que los sistemas fotovoltaicos comerciales y de escala industrial avanzan hacia arquitecturas de 1500V DC, la selección del interruptor seccionador DC correcto se ha convertido en una decisión crítica de seguridad y cumplimiento normativo. Un seccionador correctamente especificado no solo protege equipos y personal, sino que también garantiza la fiabilidad del sistema a largo plazo bajo condiciones exteriores adversas.
Esta guía detalla las consideraciones técnicas clave para elegir un seccionador DC seguro y conforme para sistemas fotovoltaicos de 1500V, y explica cómo se aplican las soluciones de seccionadores DC encapsulados ONCCY en instalaciones solares reales.
1. Adaptar las Especificaciones Eléctricas al Diseño del Sistema Fotovoltaico
El primer paso es asegurar que el seccionador esté dimensionado para el voltaje y corriente máximos del sistema.
La tensión operacional nominal (Ue) y la tensión de aislamiento (Ui) deben ser de al menos 1500V DC
Los seccionadores fotovoltaicos deben estar explícitamente marcados como 1000V / 1500V DC según IEC 60947-3
La capacidad de corriente debe calcularse considerando:
Corriente máxima de la cadena o arreglo
Número de cadenas en paralelo
Factor de seguridad industrial (típicamente 1.25 × Isc)
Un dimensionamiento eléctrico correcto previene sobrecalentamiento, daño en contactos y desconexión insegura bajo carga.
2. Verificar el Cumplimiento con Estándares Específicos para Fotovoltaica
No todos los interruptores DC son adecuados para aplicaciones fotovoltaicas. Un seccionador fotovoltaico conforme debe cumplir con categorías de utilización específicas para PV.
Estándares clave a verificar:
IEC / EN 60947-3 (seccionadores e interruptores DC)
Categorías de utilización DC-PV1 / DC-PV2 para 1000–1500V DC
AS 60947-3 para Australia
UL 60947-3 o UL 508i / UL 489B PV para proyectos en Norteamérica
Estos estándares verifican la capacidad del seccionador para interrumpir arcos DC de forma segura y soportar operaciones repetidas bajo condiciones de falla fotovoltaica.
3. Configuración de Polos y Ubicación de Instalación
Un seccionador DC fotovoltaico debe desconectar todos los conductores activos.
Diseños de 2 polos o 4 polos se utilizan comúnmente para aislar líneas positivas y negativas
La selección depende de si se requiere aislamiento a nivel de:
Cadena (string)
Arreglo (array)
Entrada DC del inversor
El formato físico también es importante:
Dispositivos montaje DIN-rail para gabinetes
Interruptores seccionadores encapsulados para uso en tejado o exteriores
Soluciones integradas dentro de cajas combinadoras
La accesibilidad es esencial para mantenimiento y parada de emergencia.
4. Protección Ambiental y Mecánica
Los sistemas fotovoltaicos exteriores exponen los seccionadores a calor, radiación UV, humedad y polvo.
Factores ambientales importantes:
Temperatura operativa típicamente -40°C a +70°C
Clasificación de envolvente IP65 o IP66 para instalación exterior
Materiales resistentes a UV y retardantes de llama
Resistencia al impacto mecánico para sitios adversos
Una carcasa robusta afecta directamente la vida útil y seguridad del equipo.
5. Coordinación con la Protección del Sistema
Los seccionadores DC están diseñados para desconexión segura, no siempre para protección contra sobrecorriente.
Seccionadores sin fusibles dependen de fusibles ascendentes o interruptores de circuito DC
Seccionadores con fusibles combinan desconexión y protección contra sobrecorriente
Siempre confirmar:
Capacidad de resistencia a cortocircuito
Compatibilidad con fusibles DC o interruptores ascendentes
Corriente de falla prospectiva máxima del sistema fotovoltaico
Interruptores Seccionadores DC Encapsulados ONCCY para Sistemas Fotovoltaicos
Serie ONCCY EDS1 – Interruptor Seccionador DC Encapsulado (IP66)

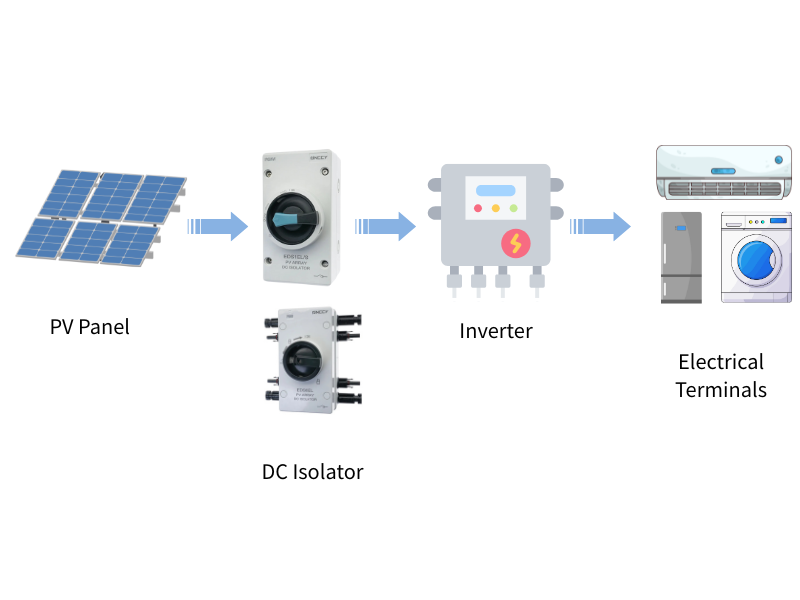

La serie EDS1 está diseñada para aislamiento DC de alto voltaje entre paneles solares e inversores, particularmente en sistemas de transmisión y distribución HVDC.
Características Principales:
Capacidad nominal hasta DC1200V, 32A
Desconecta 1–2 líneas MPPT simultáneamente
Diseño sin polaridad
Tiempo de arco: 3 ms
Bloqueable en posición OFF
Carcasa de aluminio IP66
Materiales resistentes a UV, retardantes de llama V0
Contactos plateados con espesor líder en la industria
Conforme a IEC/EN 60947-3 y AS 60947-3
Garantía de 5 años
Resistencia al impacto IK10, carcasa metálica resistente a la corrosión
Aplicaciones Típicas:
Aislamiento de arreglo fotovoltaico a inversor
Líneas de distribución solar HVDC
Cajas combinadoras o de conexiones exteriores
Serie ONCCY EDS6EL – Seccionador DC 1500V con Envolvente IP66
El seccionador DC EDS6EL/55 está desarrollado específicamente para tejados solares comerciales e industriales de 1000V–1500V, instalado entre módulos fotovoltaicos e inversores.
Características Principales:
Hasta 1500V DC, 55A
Categoría de utilización DC-PV2 / DC-21B
Opciones de 2 polos y 4 polos (cadena simple o doble)
Tiempo de arco < 1 ms
Terminal de tierra incluido
Envolvente IP66 con opción de caja de aluminio o plástico
Válvula respirable opcional
Diseño patentado de interruptor de arco
Materiales certificados UL
Conforme a IEC 60947-3 y AS 60947-3
IK10 anti-impacto, carcasa metálica anticorrosión
Aplicaciones Típicas:
Sistemas fotovoltaicos en tejados comerciales
Aislamiento DC de inversores exteriores
Desconexión a nivel de cadena o arreglo
Conclusión
Elegir el seccionador DC correcto para un sistema fotovoltaico de 1500V requiere más que igualar voltaje y corriente. El cumplimiento de estándares, la capacidad de interrupción de arco, la protección de la envolvente y la coordinación del sistema desempeñan un papel decisivo en la seguridad y rendimiento a largo plazo.
Los interruptores seccionadores DC encapsulados IP66 de ONCCY están diseñados para cumplir con las demandas de los sistemas fotovoltaicos modernos, proporcionando aislamiento confiable tanto en entornos comerciales como en condiciones exteriores adversas.
