Introducción
Al seleccionar los interruptores automáticos DC de la serie EDB1-40, muchos ingenieros se enfrentan a la misma duda:
si la corriente nominal es la misma (40 A), ¿por qué elegir 1P, 2P o 3P?
En sistemas de corriente continua, el número de polos no es solo una cuestión de precio. Está directamente relacionado con la tensión máxima del sistema, la capacidad de corte y la seguridad global de la instalación.
En este artículo explicamos cómo elegir correctamente la configuración adecuada para aplicaciones solares, sistemas de almacenamiento de energía y UPS.

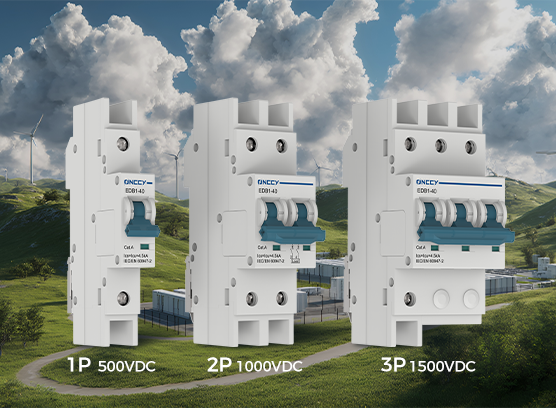

Relación entre el número de polos (P) y la tensión del sistema
En interruptores DC, cada polo contribuye a aumentar la capacidad del equipo para soportar y extinguir el arco eléctrico.
1P: adecuado para sistemas DC de baja tensión
2P: permite trabajar con tensiones más elevadas gracias a polos en serie
3P: imprescindible para sistemas de alta tensión DC, hasta 1500 V
Cuantos más polos haya en serie, mayor será la tensión total que el interruptor puede interrumpir de forma segura.
Selección según escenarios de aplicación
Escenario A: Sistemas distribuidos pequeños
(Controladores DC y baterías de baja tensión – 600–800 V)
En instalaciones solares residenciales o pequeños sistemas de almacenamiento, normalmente basta con 1P o 2P.
1P: circuitos DC de menor tensión
2P: cuando se requiere mayor margen de seguridad o tensión superior
Estas configuraciones se utilizan habitualmente en controladores DC y bancos de baterías.
Escenario B: Cajas combinadoras comerciales
(Sistemas solares de 1000–1500 V DC)
En plantas fotovoltaicas comerciales e industriales, la tensión del sistema suele alcanzar 1000 V o incluso 1500 V DC.
En estos casos, es imprescindible usar 2P o 3P, ya que ofrecen:
Mayor capacidad de interrupción
Mejor control del arco eléctrico
Cumplimiento de normativas de alta tensión
Escenario C: Sistemas de almacenamiento de energía y UPS
(Corriente bidireccional)
En sistemas ESS y UPS, la corriente puede fluir en ambos sentidos (carga y descarga).
Aquí es clave utilizar un interruptor DC sin polaridad.
El diseño no polarizado del EDB1-40 permite trabajar con corriente bidireccional, evitando errores de instalación y fallos por inversión de polaridad.
Errores comunes de cableado: polarizado vs no polarizado
Uno de los errores más frecuentes es usar interruptores polarizados en sistemas donde existe inversión de corriente.
En aplicaciones solares y de almacenamiento, un interruptor no polarizado garantiza:
Funcionamiento seguro en ambos sentidos
Mayor flexibilidad en el diseño del sistema
Menor riesgo de fallo en campo
Guía rápida EDB1-40
| Configuración | Tensión máxima | Corriente nominal | Poder de corte |
|---|---|---|---|
| 1P | 600 V DC | 40 A | 1,5 kA |
| 2P | 1000 V DC | 40 A | 1,5 kA |
| 3P | 1500 V DC | 40 A | 1,5 kA |
Conclusión
Elegir correctamente el número de polos en un interruptor DC es fundamental para equilibrar coste, seguridad y fiabilidad.
La serie EDB1-40 ofrece soluciones claras tanto para sistemas pequeños como para instalaciones solares comerciales y sistemas de almacenamiento de energía, garantizando protección adecuada en cada nivel de tensión.
