1) qué hace realmente un MCCB

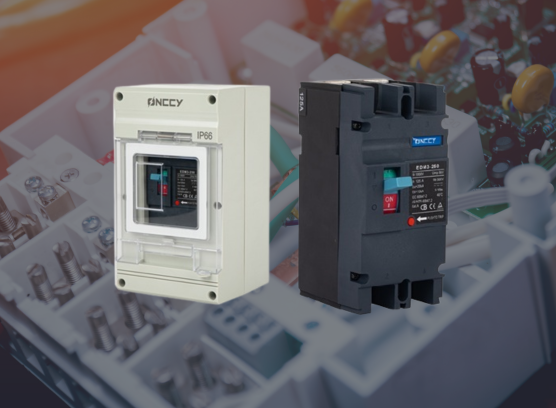

Un MCCB (Molded Case Circuit Breaker, disyuntor de caja moldeada, aislado en aire) es un dispositivo de protección de baja tensión ampliamente utilizado en sistemas de distribución eléctrica para maniobra, aislamiento y interrupción de corrientes normales y de falla dentro de sus valores nominales, garantizando la seguridad de cables, cuadros eléctricos y equipos aguas abajo.
En la práctica, un MCCB no debe seleccionarse únicamente por su corriente nominal. La fiabilidad real del sistema depende de múltiples factores: tipo de disparo, capacidad de corte, tensión del sistema, espacio disponible en el tablero y comportamiento de las fallas eléctricas en la red.
2) Puntos críticos: por qué falla la selección de MCCB en proyectos
La mayoría de los problemas en campo relacionados con MCCB provienen de cinco errores recurrentes:
Confundir el tamaño de marco (frame) con la corriente nominal real (In), provocando disparos intempestivos o sobrecalentamiento
Suposiciones incorrectas sobre la tensión del sistema, generando riesgos de aislamiento
Capacidad de corte insuficiente frente a la corriente de cortocircuito disponible
Definir accesorios demasiado tarde, sin prever control remoto o señalización
Ignorar la distancia de arco, causando riesgos de cortocircuito interno fase-fase o fase-tierra dentro del tablero
3) Tecnología clave: unidades de disparo y capacidad de interrupción
Tipos de disparo (cómo decide actuar un MCCB)
Disparo magnético (instantáneo)
El disyuntor actúa únicamente en caso de cortocircuito.
Se utiliza habitualmente en circuitos de calefacción o en circuitos de motores donde la protección contra sobrecarga se realiza mediante otros dispositivos.Disparo térmico-magnético
Actúa tanto ante sobrecargas prolongadas como ante cortocircuitos instantáneos.
Es la opción más común en distribución general de baja tensión.Disparo electrónico
Permite el ajuste de corriente de sobrecarga (long time), corto tiempo, instantáneo y, en algunos modelos, falla a tierra.
Ofrece mayor flexibilidad y selectividad, aunque con un coste más elevado.Disyuntor para protección de motores
El disparo magnético suele ajustarse a valores ≥ 10 × In, evitando disparos durante el arranque del motor y garantizando un inicio seguro.
Icu vs Ics (la capacidad de corte que realmente importa)
Icu (capacidad última de corte): el disyuntor puede interrumpir la corriente bajo condiciones de ensayo, sin garantizar su reutilización posterior
Ics (capacidad de corte en servicio): tras la interrupción, el disyuntor debe seguir siendo capaz de conducir su corriente nominal
Desde el punto de vista de ingeniería, Ics es el parámetro más relevante cuando se requiere continuidad de servicio.
4) Selección práctica: los 5 parámetros imprescindibles
Factor 1 — Tamaño de marco vs corriente nominal (In)
El tamaño de marco indica la capacidad máxima del cuerpo del disyuntor, mientras que In es la corriente continua real que puede soportar el disparador instalado.
Buena práctica: especificar siempre el MCCB de forma completa (marco + In), no solo “un disyuntor de 250 A”.
Factor 2 — Tensión nominal de aislamiento (Ui) y tensión de servicio (Ue)
Ui define los criterios de aislamiento eléctrico (distancias y rigidez dieléctrica).
Ue es la tensión real de trabajo para la cual el MCCB está diseñado.
Nunca debe utilizarse un MCCB en una red cuya tensión supere su Ue, incluso si el margen parece pequeño.
Factor 3 — Capacidad de corte en cortocircuito (Icu / Ics)
La capacidad de corte del MCCB debe ser igual o superior a la corriente de cortocircuito prevista en el punto de instalación.
Evite sobredimensionar sin justificación técnica, ya que incrementa el coste sin aportar beneficios reales.
Factor 4 — Accesorios (control, señalización y automatización)
Los accesorios convierten un MCCB en un verdadero componente de sistema. Los más habituales son:
Contacto auxiliar (estado abierto/cerrado)
Contacto de alarma (disparo por fallo)
Bobina de disparo (shunt trip)
Bobina de mínima tensión
Mecanismo motorizado
Maneta rotativa externa para puerta de tablero
Estos elementos deben definirse desde la fase de diseño.
Factor 5 — Distancia de arco eléctrico
Durante la interrupción de corrientes de cortocircuito elevadas, el arco eléctrico y los gases ionizados pueden salir por las aberturas del disyuntor.
Si no se respeta la distancia de seguridad indicada por el fabricante, pueden producirse fallas internas graves dentro del tablero.
Cuando el espacio es limitado, conviene seleccionar MCCB diseñados con distancia de arco reducida o arco cero, si están disponibles.
Lista rápida de verificación (checklist)
¿Cuál es la tensión del sistema y la frecuencia (Ue)?
¿Cuál es la corriente de carga continua (In) y la temperatura ambiente?
¿Cuál es la corriente de cortocircuito disponible en el punto de instalación (Icu / Ics)?
¿Qué tipo de disparo se requiere?
¿Qué accesorios son necesarios?
¿El tablero cumple con la distancia de arco requerida?
5) Nota de marca
ONCCY es un fabricante de componentes de protección para sistemas fotovoltaicos y distribución de baja tensión, con soporte OEM/ODM.
Su experiencia en coordinación de protecciones y diseño de tableros ayuda a reducir riesgos de rediseño y problemas durante la puesta en marcha.
Preguntas frecuentes (FAQ)
¿Qué es más importante, Icu o Ics?
Ics, cuando la continuidad de servicio y la fiabilidad son críticas.
¿Un MCCB estándar es adecuado para motores?
No siempre. Los motores requieren curvas de disparo específicas para soportar la corriente de arranque.
¿Puedo seleccionar un MCCB solo por la corriente nominal?
No. La selección correcta debe considerar tensión, capacidad de corte, tipo de disparo, accesorios y espacio disponible.
