Los interruptores automáticos son componentes esenciales en los sistemas eléctricos, ya que protegen los circuitos contra sobrecargas y cortocircuitos. Dos de los dispositivos de protección más utilizados son el Miniature Circuit Breaker (MCB) y el Molded Case Circuit Breaker (MCCB).
Aunque ambos cumplen funciones de protección similares, presentan diferencias importantes en capacidad de corriente, ajustes de protección, aplicaciones y rendimiento.
Comprender la diferencia entre MCB y MCCB permite a ingenieros, electricistas y responsables de instalaciones seleccionar el dispositivo de protección adecuado para sistemas eléctricos residenciales, comerciales e industriales.
¿Cuál es la diferencia entre MCB y MCCB?
La principal diferencia entre MCB y MCCB radica en su capacidad de corriente, nivel de protección y ámbito de aplicación.
MCB (Miniature Circuit Breaker)
Se utiliza para circuitos de baja corriente, generalmente hasta 125A, y es común en instalaciones eléctricas residenciales y comerciales de pequeña escala.
MCCB (Molded Case Circuit Breaker)
Está diseñado para aplicaciones de mayor corriente, desde 100A hasta 2500A o más, y se utiliza principalmente en sistemas eléctricos industriales y comerciales.
Además, los MCCB ofrecen ajustes de disparo regulables y una mayor capacidad de interrupción, lo que los hace adecuados para entornos eléctricos más exigentes.
¿Qué es un MCB (Miniature Circuit Breaker)?
Un Miniature Circuit Breaker (MCB) es un dispositivo compacto de protección de circuitos utilizado en sistemas eléctricos de baja tensión.
Los MCB desconectan automáticamente el circuito cuando se produce una sobrecarga o un cortocircuito, evitando daños en el cableado y en los equipos eléctricos.
Características principales
Corriente nominal: hasta 125A
Capacidad de interrupción: 6kA – 10kA
Características de disparo fijas
Instalación en riel DIN
Tamaño compacto y bajo costo
Aplicaciones típicas
Los MCB se utilizan comúnmente en:
tableros eléctricos residenciales
circuitos de iluminación
instalaciones eléctricas de oficinas
pequeños electrodomésticos y circuitos derivados
Gracias a su simplicidad y confiabilidad, los MCB se utilizan ampliamente en sistemas de protección eléctrica domésticos.
¿Qué es un MCCB (Molded Case Circuit Breaker)?
Un Molded Case Circuit Breaker (MCCB) está diseñado para circuitos de mayor capacidad y para aplicaciones que requieren una protección eléctrica más avanzada.
A diferencia de los MCB, los MCCB ofrecen configuración ajustable de protección y mayor capacidad de interrupción, lo que los hace adecuados para sistemas eléctricos industriales y comerciales.
Características principales
Corriente nominal: 100A – 2500A
Capacidad de interrupción: 10kA – 100kA
Protección contra sobrecarga ajustable
Protección instantánea ajustable
Instalación en panel eléctrico
Aplicaciones típicas
Los MCCB se utilizan ampliamente en:
paneles de distribución industriales
sistemas de protección de motores
protección de generadores
sistemas HVAC
maquinaria y equipos de fabricación
MCB vs MCCB: diferencias clave
| Característica | MCB | MCCB |
|---|---|---|
| Corriente nominal | hasta 125A | hasta 2500A |
| Capacidad de interrupción | menor | mucho mayor |
| Ajuste de disparo | fijo | ajustable |
| Instalación | riel DIN | montaje en panel |
| Aplicación | residencial | industrial |
| Funciones de protección | básicas | avanzadas |
La mayor flexibilidad y capacidad de protección hacen que el MCCB sea más adecuado para sistemas eléctricos de gran escala.
Cómo protegen los interruptores automáticos los sistemas eléctricos
Tanto los MCB como los MCCB funcionan mediante mecanismos de protección térmico-magnética.
Protección térmica
Una lámina bimetálica responde al calor generado por una sobrecarga y activa el mecanismo de disparo.
Protección magnética
Una bobina electromagnética actúa inmediatamente cuando se produce un cortocircuito.
Protección electrónica (solo en MCCB)
Los MCCB avanzados pueden incluir:
unidades electrónicas de disparo
protección contra falla a tierra
ajustes de retardo de tiempo
módulos de comunicación
Estas funciones proporcionan una protección más precisa del sistema eléctrico.
Cuándo usar MCB o MCCB
Elegir el interruptor automático adecuado depende de los requisitos del sistema.
Utilizar MCB cuando:
la corriente es inferior a 125A
la instalación es residencial o comercial pequeña
el espacio es limitado
se requiere una solución económica
Utilizar MCCB cuando:
la corriente supera 100A
se requiere protección ajustable
existen equipos industriales
pueden producirse corrientes de falla elevadas
Por qué la calidad del interruptor automático es importante
Los dispositivos de protección eléctrica influyen directamente en la seguridad y confiabilidad del sistema.
Los interruptores automáticos de alta calidad ofrecen:
curvas de disparo precisas
alta capacidad de interrupción
larga vida útil
cumplimiento de normas internacionales como IEC 60947 y UL
Los interruptores de baja calidad pueden provocar daños en equipos, fallos eléctricos y riesgos de seguridad.
Sobre ONCCY
ONCCY es un fabricante profesional de componentes eléctricos especializado en soluciones de protección y distribución de energía.
Nuestra gama de productos incluye:

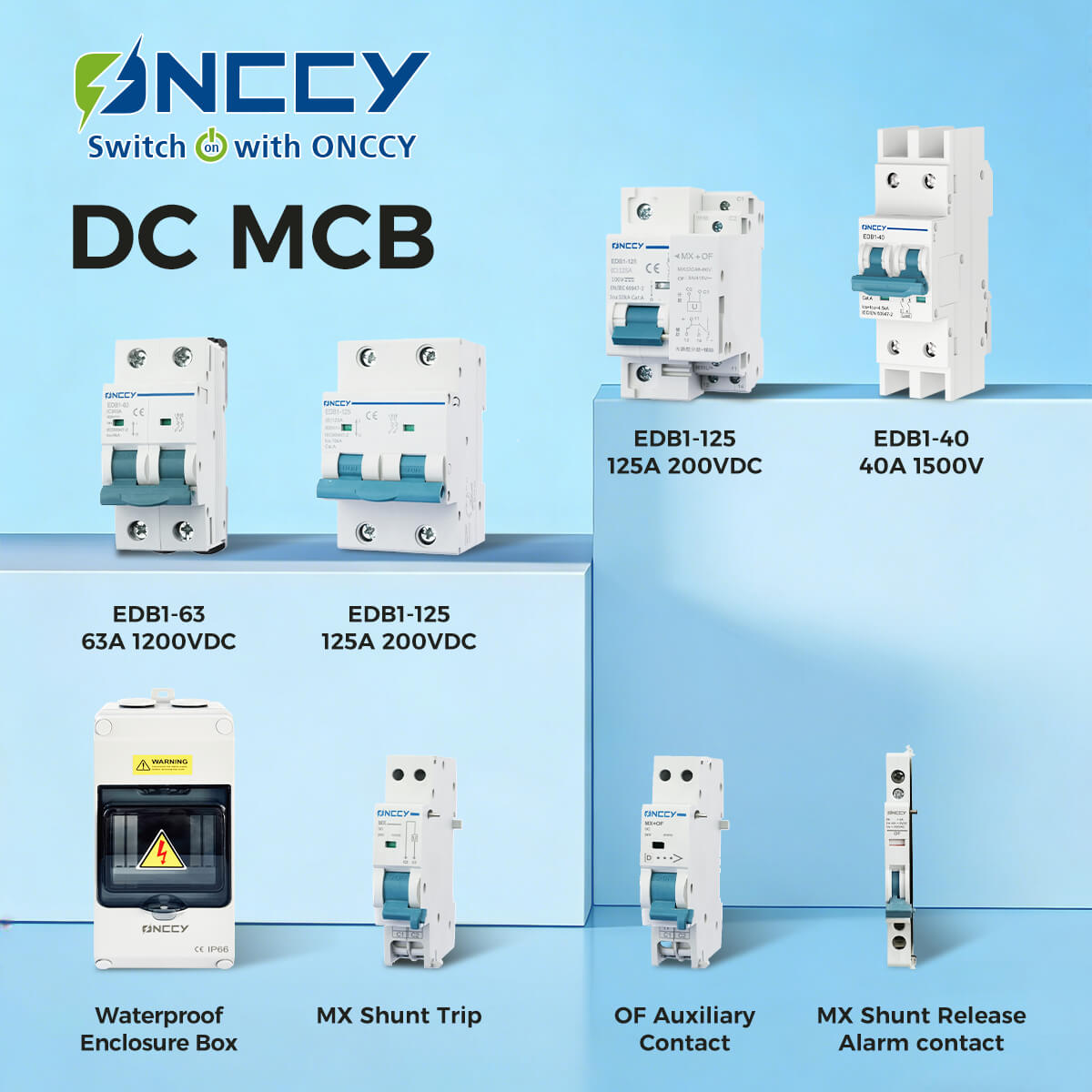

Miniature Circuit Breakers (MCB)
Molded Case Circuit Breakers (MCCB)
interruptores automáticos DC
dispositivos de protección contra sobretensiones (SPD)
accesorios para sistemas de protección eléctrica
Los productos ONCCY se diseñan y fabrican conforme a normas eléctricas internacionales, garantizando un rendimiento fiable en aplicaciones residenciales, comerciales e industriales.
FAQ
¿Cuál es la principal diferencia entre MCB y MCCB?
MCB está diseñado para circuitos de baja corriente, mientras que MCCB soporta corrientes más altas y permite ajustes de protección.
¿Qué interruptor automático se utiliza en sistemas industriales?
Generalmente se utiliza MCCB porque admite mayor capacidad de corriente y funciones avanzadas de protección.
¿Puede MCCB reemplazar a MCB?
Sí, pero los MCCB son más grandes y costosos, por lo que normalmente solo se utilizan cuando se requiere mayor capacidad de protección.
¿Ambos protegen contra cortocircuitos?
Sí. Tanto MCB como MCCB protegen los circuitos contra sobrecarga y cortocircuito.
