A medida que los sistemas eléctricos se vuelven más complejos, los dispositivos de protección tradicionales dejan de ser suficientes para muchas aplicaciones modernas. Equipos como cargadores de vehículos eléctricos, inversores fotovoltaicos, variadores de frecuencia, sistemas de alimentación ininterrumpida y equipos de automatización industrial pueden generar corrientes de fallo que los dispositivos de protección estándar no siempre detectan correctamente.

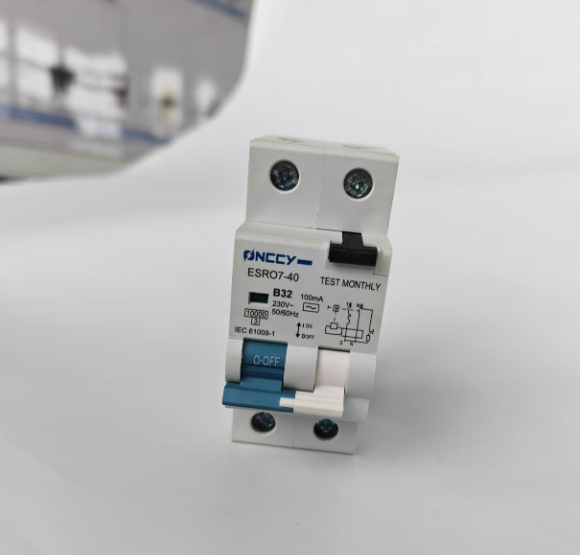

Aquí es precisamente donde el RCBO Tipo B de ONCCY se vuelve esencial.
¿Qué es un RCBO Tipo B?
Un RCBO Tipo B combina dos funciones esenciales de protección en un solo dispositivo:
protección diferencial frente a choques eléctricos y fugas a tierra
protección contra sobrecargas y cortocircuitos del circuito
A diferencia de los dispositivos convencionales de tipo corriente alterna o de tipo A, un RCBO Tipo B puede detectar formas de corriente de fallo más complejas, cada vez más habituales en las instalaciones eléctricas modernas.
Por ello, es especialmente adecuado para aplicaciones que incluyen rectificadores, inversores, convertidores, accionamientos de motores o riesgos de fallo influenciados por corriente continua.
¿Por qué es importante un RCBO Tipo B en los sistemas eléctricos modernos?
La razón principal es sencilla: los equipos modernos generan corrientes de fallo modernas.
Los dispositivos diferenciales tradicionales funcionan bien con cargas eléctricas simples. Sin embargo, muchas tecnologías nuevas producen formas de corriente que pueden limitar o incluso inutilizar los dispositivos de protección más básicos.
Comparación de detección de corrientes de fallo
| Tipo de corriente de fallo | Tipo corriente alterna | Tipo A | Tipo B |
|---|---|---|---|
| Corriente residual alterna sinusoidal | Sí | Sí | Sí |
| Corriente residual continua pulsante | No | Sí | Sí |
| Corriente residual continua lisa | No | No | Sí |
| Corriente residual de alta frecuencia | No | No | Sí |
Este rango ampliado de detección es la principal ventaja del RCBO Tipo B de ONCCY.
1. Protección completa para cargas eléctricas complejas
La mayor ventaja del RCBO Tipo B de ONCCY es su capacidad para detectar una mayor variedad de corrientes de fallo.
En las instalaciones reales, las corrientes de fallo ya no se limitan a formas simples de corriente alterna. Muchos equipos modernos con electrónica de potencia pueden generar:
corrientes continuas pulsantes
corrientes continuas lisas
corrientes de fallo de alta frecuencia
formas mixtas de corriente residual
Un dispositivo de tipo corriente alterna no puede detectar correctamente muchos de estos fallos. Un dispositivo de tipo A mejora la protección, pero no detecta corriente continua lisa. Un RCBO Tipo B está diseñado precisamente para estas situaciones.
Para diseñadores, ingenieros e instaladores, esto significa mayor seguridad y menos riesgo de fallos no detectados.
2. Protección fiable frente a corriente continua lisa
Esta es una de las razones más importantes para elegir un RCBO Tipo B.
Muchos equipos modernos incluyen circuitos rectificadores trifásicos, etapas de conversión en corriente continua o grandes condensadores de filtrado. Si se produce un fallo de aislamiento, estos sistemas pueden generar corriente de fuga continua lisa.
¿Por qué es peligrosa la corriente continua lisa?
La corriente continua lisa puede provocar saturación magnética en el núcleo de detección utilizado por los dispositivos diferenciales convencionales. Cuando esto ocurre, el dispositivo puede dejar de funcionar correctamente o no dispararse cuando debería.
En la práctica, esto significa:
el dispositivo de protección puede no actuar en caso de fallo
el circuito permanece energizado incluso en una situación peligrosa
aumenta el riesgo de descarga eléctrica o daños en los equipos
El RCBO Tipo B de ONCCY utiliza una tecnología de detección diseñada para seguir funcionando incluso en presencia de componentes de corriente continua. Por ello, suele ser la elección adecuada para instalaciones influenciadas por corriente continua.
3. Ideal para cargadores de vehículos eléctricos, sistemas fotovoltaicos, variadores de frecuencia y electrónica industrial
Un RCBO Tipo B está muy recomendado, e incluso exigido en muchos casos, cuando el circuito alimenta equipos como:
Cargadores de vehículos eléctricos
Los cargadores de vehículos eléctricos implican conversión entre corriente alterna y corriente continua y pueden generar corrientes de fuga continuas. Un RCBO Tipo B para cargadores de vehículos eléctricos ayuda a garantizar una operación más segura.
Sistemas fotovoltaicos
En los sistemas fotovoltaicos, los inversores convierten la corriente continua procedente de los paneles solares en corriente alterna. En condiciones de fallo, pueden aparecer corrientes de fuga relacionadas con corriente continua. Un RCBO Tipo B de ONCCY para sistemas fotovoltaicos contribuye a instalaciones de energía renovable más seguras.
Variadores de frecuencia
Los variadores de frecuencia son comunes en sistemas de climatización, bombas, ascensores y equipos industriales. Estos dispositivos generan armónicos y formas de onda no lineales que requieren una protección más avanzada.
Sistemas de alimentación ininterrumpida y equipos con rectificadores
Los grandes sistemas de alimentación ininterrumpida, convertidores de potencia y cargas con rectificadores pueden producir corrientes residuales complejas que superan la capacidad de los dispositivos más simples.
Equipos médicos y sistemas de imagen
Los equipos médicos avanzados y los sistemas de imagen suelen incorporar electrónica de potencia sensible, para la cual la protección diferencial Tipo B resulta especialmente adecuada.
4. Mejor compatibilidad con las instalaciones eléctricas del futuro
Los sistemas eléctricos evolucionan hacia una mayor electrificación, automatización y control digital. Cada vez más circuitos incluirán:
inversores
rectificadores
sistemas de carga inteligentes
accionamientos de motores
interfaces relacionadas con energías renovables
electrónica de conmutación de alta frecuencia
Elegir un RCBO Tipo B hoy ayuda a evitar problemas de compatibilidad en el futuro.
Aunque el coste inicial es superior al de las soluciones de tipo A o de tipo corriente alterna, los beneficios a largo plazo son claros:
mayor nivel de seguridad
menor riesgo de protección inadecuada
mayor flexibilidad para futuras ampliaciones
menos necesidad de sustitución cuando se actualicen los equipos
Para consultores, instaladores, fabricantes de equipo original y distribuidores, el RCBO Tipo B de ONCCY es una solución preparada para el futuro.
5. ¿Por qué elegir el RCBO Tipo B de ONCCY?
Como fabricante de componentes electrónicos especializado en dispositivos de protección, ONCCY entiende perfectamente lo que exigen los sistemas eléctricos modernos en materia de protección diferencial.
Ventajas del RCBO Tipo B de ONCCY
protección frente a corriente alterna, corriente continua pulsante, corriente continua lisa y corrientes residuales de alta frecuencia
combinación de protección diferencial, protección contra sobrecarga y protección contra cortocircuito
adecuado para cargas electrónicas avanzadas y equipos de electrónica de potencia
diseñado para aplicaciones comerciales, industriales y de energías renovables
solución práctica para distribuidores, fabricantes de cuadros eléctricos, instaladores y compradores de proyectos
permite estrategias de protección más seguras en instalaciones cada vez más influenciadas por corriente continua
Para los compradores que buscan un fabricante fiable de RCBO Tipo B, ONCCY ofrece soluciones alineadas con las necesidades de las instalaciones eléctricas modernas.
Aplicaciones típicas del RCBO Tipo B de ONCCY
El RCBO Tipo B de ONCCY es adecuado para una amplia variedad de entornos eléctricos avanzados, entre ellos:
cargadores de vehículos eléctricos
circuitos de inversores fotovoltaicos
sistemas de almacenamiento de energía
circuitos industriales de motores con variador de frecuencia
sistemas de climatización con tecnología inversora
mandos de ascensores y bombas
sistemas de alimentación ininterrumpida y sistemas basados en rectificadores
cuadros de distribución comerciales e industriales
edificios inteligentes y sistemas de automatización
RCBO Tipo B o RCBO Tipo A: ¿cuál elegir?
Si su aplicación solo incluye cargas simples de corriente alterna o electrónica monofásica convencional, un dispositivo de tipo A puede ser suficiente.
Sin embargo, si su instalación incluye:
conversión de corriente continua
rectificación trifásica
variación de frecuencia
conmutación de alta frecuencia
carga de vehículos eléctricos
inversores fotovoltaicos
entonces un RCBO Tipo B suele ser la opción más segura y preparada para el futuro.
En resumen:
el tipo A detecta corriente alterna y corriente continua pulsante
el tipo B detecta corriente alterna, corriente continua pulsante, corriente continua lisa y componentes de alta frecuencia
Esa cobertura adicional es, en muchas instalaciones modernas, la diferencia clave.
Preguntas frecuentes
1. ¿Qué es un RCBO Tipo B?
Un RCBO Tipo B es un interruptor diferencial con protección contra sobrecorriente capaz de detectar corriente alterna, corriente continua pulsante, corriente continua lisa y corrientes residuales de alta frecuencia, al tiempo que protege contra sobrecargas y cortocircuitos.
2. ¿Por qué es importante un RCBO Tipo B para cargadores de vehículos eléctricos?
Los cargadores de vehículos eléctricos pueden generar corrientes de fuga continuas durante la conversión entre corriente alterna y corriente continua. Un RCBO Tipo B detecta estas condiciones de fallo con más fiabilidad que los dispositivos más simples.
3. ¿Puede un RCBO Tipo A detectar corriente continua lisa?
No. Un dispositivo de tipo A detecta corriente alterna y corriente continua pulsante, pero no detecta corriente continua lisa.
4. ¿Por qué es peligrosa la corriente continua lisa?
Porque puede saturar magnéticamente el núcleo de detección de los dispositivos convencionales e impedir que actúen correctamente en caso de fallo.
Conclusión
A medida que las cargas eléctricas se vuelven más electrónicas, los riesgos dentro de las instalaciones también se vuelven más complejos. Los dispositivos de protección convencionales no siempre son suficientes para aplicaciones relacionadas con la carga de vehículos eléctricos, la energía solar, los accionamientos de motores, los sistemas de alimentación ininterrumpida o la electrónica de potencia industrial.
