Com o aumento do uso de sistemas fotovoltaicos distribuídos, a proteção do inversor se torna cada vez mais importante para a segurança geral do sistema. Muitos instaladores concentram sua atenção na parte DC de um sistema fotovoltaico, mas o lado AC também merece atenção, pois é nele que o inversor se conecta à instalação elétrica do edifício.
Em algumas aplicações fotovoltaicas, o comportamento das correntes residuais é mais complexo do que em circuitos comuns. É por isso que a proteção por RCBO Tipo B tem sido cada vez mais discutida em projetos solares, especialmente quando a topologia do inversor, as regulamentações locais ou as orientações do fabricante indicam a possibilidade de correntes residuais contínuas lisas.
O importante é ser preciso: nem todo circuito AC de um inversor fotovoltaico exige automaticamente um RCBO Tipo B. No entanto, em algumas aplicações, ele pode ser a solução mais adequada para melhorar a confiabilidade da proteção e reduzir os riscos de incêndio.
Por que o lado AC de um inversor fotovoltaico precisa de mais atenção
Um inversor fotovoltaico não é uma carga elétrica simples. Ele é um dispositivo eletrônico de potência que converte a energia DC proveniente do gerador fotovoltaico em energia AC utilizável. Devido a esse processo de conversão, as características das correntes de falha podem ser diferentes das encontradas em circuitos tradicionais.
Em determinadas condições, os sistemas baseados em inversores podem gerar correntes residuais contínuas lisas ou outras formas complexas de correntes residuais. Se o dispositivo de proteção errado for utilizado, o resultado pode ser disparos indesejados, disparos retardados ou uma capacidade reduzida de detecção de falhas.
Por isso, a proteção do lado AC não deve ser escolhida apenas por hábito, mas sim com base no comportamento elétrico real da aplicação.

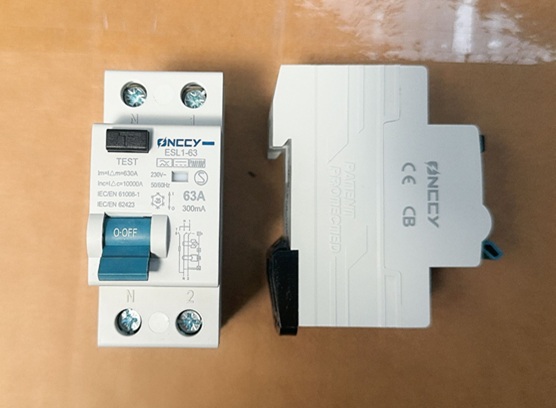

O que é um RCBO Tipo B?
Um RCBO Tipo B é um dispositivo de proteção que combina:
Proteção contra corrente residual
Proteção contra sobrecarga
Proteção contra curto-circuito
Ao contrário das classes inferiores de RCDs, os dispositivos Tipo B são projetados para detectar correntes residuais contínuas lisas, além dos tipos de correntes geralmente cobertos pelos dispositivos Tipo A.
Os RCBOs Tipo B são, portanto, particularmente relevantes em instalações que incluem:
Inversores fotovoltaicos
Sistemas de armazenamento de energia
Infraestruturas de carregamento de veículos elétricos
Controladores de velocidade variáveis
Outros equipamentos eletrônicos de potência
Por que um RCBO Tipo B é importante no lado AC do inversor
1. Ele ajuda a lidar com comportamentos complexos de corrente residual
A principal razão técnica para escolher um RCBO Tipo B no lado AC de um inversor fotovoltaico é que alguns sistemas de inversores podem criar correntes residuais mais complexas do que as correntes de fuga AC comuns.
Quando há possibilidade de correntes residuais contínuas lisas, um RCBO Tipo B oferece uma abordagem de proteção mais adequada do que um dispositivo projetado apenas para formas de corrente mais simples.
2. Ele melhora a confiabilidade da proteção
Um dispositivo de proteção só é útil se ele puder detectar corretamente o defeito para o qual deve reagir. Em sistemas fotovoltaicos, a escolha do tipo errado de proteção pode reduzir a confiança no comportamento real do circuito durante um evento de falha.
Um RCBO Tipo B corretamente selecionado pode melhorar significativamente a confiabilidade da detecção de falhas em aplicações onde a complexidade das formas de corrente é uma preocupação conhecida.
3. Ele contribui para a redução do risco de incêndio
Em instalações solares, a proteção não se trata apenas de choque elétrico, mas também de evitar que um defeito de isolamento ou um defeito à terra se transforme em um incidente maior.
Quando a proteção no lado AC está corretamente ajustada ao ambiente do inversor, ela se torna um elemento essencial na última linha de defesa contra danos ao equipamento e riscos de incêndio.
Quando considerar um RCBO Tipo B?
Um RCBO Tipo B deve ser considerado quando:
O fabricante do inversor o especifica ou recomenda
A regulamentação elétrica local exige
O design do sistema permite a possibilidade de correntes residuais contínuas lisas
O sistema fotovoltaico não oferece separação suficiente entre os comportamentos de falha do lado AC e do lado DC
O projeto exige maior confiança em proteção contra falhas e prevenção de incêndios
Na prática, o processo correto é simples:
Consulte primeiro o manual do inversor, depois verifique as regulamentações locais e, finalmente, escolha o RCBO adequado.
Isso é especialmente importante em sistemas modernos que combinam PV, armazenamento, cargas inteligentes e outros dispositivos com alta eletrônica de potência.
RCBO Tipo B vs RCBO Tipo A: Por que a diferença importa
Uma pergunta comum em projetos solares é:
Por que não usar um RCBO Tipo A?
A resposta é que nem todas as correntes residuais se comportam da mesma forma. Os dispositivos Tipo A são amplamente usados em muitas aplicações padrão, mas não são projetados para todas as situações que envolvem correntes residuais contínuas lisas.
Quando os sistemas com inversores podem gerar formas de corrente mais complexas, os RCBOs Tipo B oferecem uma capacidade de detecção mais ampla e uma solução de proteção mais adequada à aplicação.
Isso não significa que o Tipo B seja sempre obrigatório. Significa simplesmente que o dispositivo de proteção deve corresponder à realidade elétrica do circuito.
RCBO vs RCCB: Qual é o melhor para o lado AC?
Outra pergunta comum ao especificar é se deve ser escolhido um RCCB Tipo B ou um RCBO Tipo B.
A diferença é simples:
O RCCB oferece apenas proteção contra corrente residual
O RCBO combina proteção contra corrente residual, sobrecarga e curto-circuito em um único dispositivo
Para a proteção do lado AC de um inversor, o RCBO costuma ser a solução mais prática, pois simplifica o design do painel e reúne várias funções de proteção em um único dispositivo compacto.
Erros comuns a evitar
Pressumir que todo inversor fotovoltaico exige um Tipo B
Isso é muito amplo. A escolha certa depende do design do inversor, das orientações do fabricante e das regulamentações locais de instalação.
Ignorar o manual do inversor
Alguns inversores permitem explicitamente certos tipos de dispositivos de corrente residual, enquanto outros recomendam ou exigem um Tipo B em condições definidas.
Confundir RCCB com RCBO
Eles estão relacionados, mas não são intercambiáveis. Se a proteção contra sobrecorrente for necessária no mesmo circuito, o RCBO é geralmente a melhor escolha.
Tratar a proteção do lado AC como uma formalidade
Em circuitos de inversores, o lado AC merece a mesma atenção técnica que os componentes do lado DC.
Conclusão
Instalar um RCBO Tipo B no lado AC de um inversor fotovoltaico não significa simplesmente usar um dispositivo mais avançado. Trata-se de escolher a proteção que corresponda ao comportamento real dos sistemas elétricos baseados em inversores.
Onde correntes residuais contínuas lisas são um risco, os RCBOs Tipo B podem desempenhar um papel importante na melhoria da detecção de falhas, na redução do risco de incêndio e no aumento da segurança geral do sistema.
O melhor processo de seleção é claro:
Revise as recomendações do fabricante do inversor, confirme as regulamentações locais e, em seguida, escolha o RCBO que corresponda ao risco de forma de corrente e ao objetivo de proteção.
