Introducción
En los sistemas fotovoltaicos modernos, garantizar la continuidad del suministro eléctrico ya no es opcional, sino un requisito esencial, especialmente en aplicaciones comerciales, industriales y de infraestructura crítica.
Con el crecimiento de los sistemas híbridos que combinan red eléctrica, generadores diésel e inversores con almacenamiento, la gestión de múltiples fuentes de energía se ha vuelto más compleja.
En este contexto, el interruptor de transferencia automática (ATS – Automatic Transfer Switch) desempeña un papel fundamental al permitir la conmutación automática entre fuentes de energía, asegurando una alimentación continua y estable para las cargas conectadas.
¿Qué es un ATS y cuál es su función en un sistema solar?
Un ATS es un dispositivo eléctrico diseñado para supervisar dos o más fuentes de energía y transferir automáticamente la carga desde la fuente principal hacia una fuente secundaria en caso de fallo, fluctuación o mantenimiento programado.
Funciones principales del ATS en sistemas fotovoltaicos:
Detectar fallas o inestabilidad en la red eléctrica
Activar la conmutación automática hacia un generador o inversor
Restaurar la conexión a la red cuando las condiciones vuelven a ser normales
Evitar interrupciones en el suministro eléctrico
En sistemas solares, el ATS suele instalarse en el lado de corriente alterna (AC), formando parte de un panel ATS trifásico o un cuadro de distribución ATS.
Importancia del ATS en sistemas solares
1. Fallas en la red eléctrica
En muchos mercados, la red eléctrica puede presentar:
Cortes frecuentes
Variaciones de voltaje
Problemas de estabilidad
El ATS permite que, ante estas condiciones, la carga sea transferida automáticamente a una fuente alternativa sin intervención humana.
2. Integración con sistemas híbridos
Los sistemas solares modernos no dependen únicamente de la red. Es común encontrar configuraciones como:
Red + generador
Red + inversor + baterías
Sistema híbrido completo
En estos casos, un interruptor de transferencia automática para sistema solar es clave para gestionar correctamente el flujo de energía.
3. Protección de cargas críticas
Aplicaciones como:
Hospitales
Centros de datos
Hoteles
Instalaciones industriales
no pueden permitirse interrupciones. Un ATS garantiza una transición rápida y segura, reduciendo riesgos operativos.
Configuración típica: sistema ATS de 2 entradas / 1 salida
Uno de los esquemas más utilizados en aplicaciones fotovoltaicas es:
Entrada 1: Red eléctrica
Fuente principal de energía
Entrada 2: Fuente de respaldo
Generador diésel
Salida de inversor
Salida: Carga
Equipos o instalaciones críticas
Este tipo de configuración es ampliamente utilizado en:
Sistemas solares comerciales
Instalaciones industriales
Aplicaciones de respaldo energético

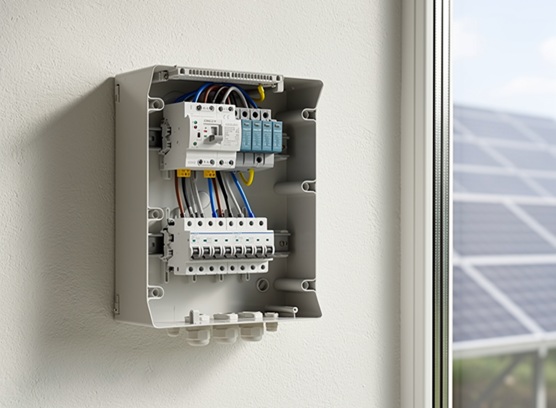

Componentes de un cuadro ATS pre-cableado
Un cuadro ATS pre-cableado (prewired ATS panel) integra varios dispositivos esenciales en una sola unidad, lo que simplifica la instalación y mejora la seguridad.
1. ATS (Interruptor de transferencia automática)
Configuración típica: 4 polos (4P)
Capacidad común: 63A / 400V
Permite conmutación trifásica completa
2. MCB (Miniature Circuit Breaker)
Protección contra sobrecargas y cortocircuitos
Curva C adecuada para aplicaciones industriales
3. SPD (Dispositivo de protección contra sobretensiones)
Tipo 2 SPD común en sistemas AC
Protección contra picos de tensión causados por rayos o maniobras eléctricas
4. Cableado interno optimizado
El uso de soluciones preinstaladas reduce:
Errores de instalación
Tiempo de montaje
Riesgos de fallo
Cómo elegir un ATS para sistemas solares
La selección correcta del ATS es crítica para garantizar el rendimiento y la seguridad del sistema.
1. Corriente nominal
Debe seleccionarse en función de la carga total del sistema.
👉 Ejemplo común:
63A para aplicaciones comerciales medianas
⚠️ Error común: dimensionar según carga promedio y no máxima.
2. Número de polos
Se recomienda utilizar un ATS de 4 polos (4P) en sistemas solares.
Ventajas:
Aislamiento completo del neutro
Mayor seguridad eléctrica
Cumplimiento con normativas en muchos países
3. Integración de protección
Un sistema que combine:
ATS + MCB + SPD
es más eficiente que instalar componentes por separado.
Beneficios:
Menos cableado
Mayor fiabilidad
Instalación más rápida
4. Condiciones de instalación
Considerar:
Interior o exterior
Nivel de protección (IP65 / IP66 si es necesario)
Temperatura ambiente
Ventilación
Errores comunes al seleccionar un ATS
❌ Subdimensionar el equipo
Puede provocar fallos o daños en el sistema
❌ No incluir protección contra sobretensiones
Las instalaciones solares son altamente sensibles a picos eléctricos
❌ Usar ATS de 3 polos en lugar de 4 polos
Puede generar problemas de seguridad
❌ Instalación compleja en sitio
El uso de componentes separados aumenta el riesgo de errores
Aplicaciones típicas del ATS en sistemas solares
El uso de un panel ATS trifásico es común en:
Sistemas solares comerciales
Instalaciones industriales
Edificios con respaldo energético
Sistemas híbridos con generador
Infraestructura crítica
Tendencia del mercado: soluciones ATS integradas
El mercado está evolucionando hacia soluciones más compactas y eficientes:
Paneles ATS pre-cableados
Integración de protección eléctrica
Diseño modular
Instalación rápida
Estas soluciones reducen la complejidad y mejoran la confiabilidad del sistema.
Conclusión
El interruptor de transferencia automática (ATS) es un componente esencial en cualquier sistema solar moderno que requiera continuidad energética.
Desde la selección del equipo hasta su integración en el sistema, cada decisión impacta directamente en:
La estabilidad del suministro
La seguridad eléctrica
La eficiencia operativa
Elegir un ATS adecuado para sistemas solares no es solo una cuestión técnica, sino una decisión estratégica para garantizar el rendimiento a largo plazo del sistema.
