A medida que continúa aumentando la capacidad fotovoltaica instalada en todo el mundo, la seguridad, la fiabilidad y la eficiencia energética de los sistemas solares adquieren una importancia cada vez mayor. Aunque los módulos solares y los inversores suelen recibir la mayor atención, la caja combinadora de corriente continua también desempeña un papel fundamental en el rendimiento general de una instalación fotovoltaica.

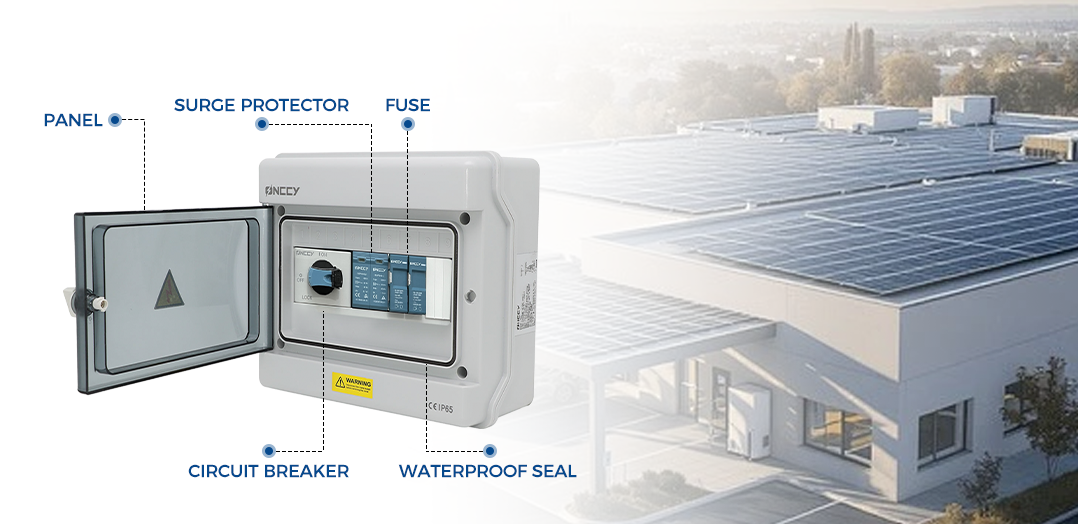

Una caja combinadora solar correctamente seleccionada reúne varias cadenas fotovoltaicas en una sola salida y, al mismo tiempo, proporciona protección de circuitos, protección contra sobretensiones y un punto de seccionamiento práctico. Este artículo explica las funciones, las especificaciones, las características de seguridad y las aplicaciones habituales de la caja combinadora solar CC ONCCY de 1000V 63A IP65.
¿Qué es una caja combinadora solar CC?
Una caja combinadora solar CC es una envolvente eléctrica utilizada para conectar en paralelo varias cadenas fotovoltaicas.
Los módulos solares se conectan primero en serie para formar cadenas fotovoltaicas. A continuación, los conductores positivos y negativos de estas cadenas se conectan a circuitos de entrada individuales dentro de la caja combinadora. Después de pasar por los dispositivos de protección correspondientes, la potencia CC combinada se envía al inversor mediante un único circuito de salida.
Esta disposición puede ayudar a:
Reducir la cantidad y la longitud de los cables que llegan al inversor
Simplificar el cableado del campo fotovoltaico
Proteger individualmente las cadenas solares
Proporcionar protección contra sobretensiones en el lado de CC
Facilitar la inspección, el seccionamiento y el mantenimiento
La caja combinadora no aumenta la potencia generada por los módulos solares. Su función consiste en organizar, combinar y proteger los circuitos de corriente continua antes de que la energía llegue al inversor.
Especificaciones principales
| Especificación | Valor |
|---|---|
| Tensión máxima del sistema | 1000V CC |
| Corriente nominal de salida | 63A |
| Grado de protección de la envolvente | IP65 |
| Temperatura de funcionamiento | De -40°C a +65°C |
| Material de la envolvente | PC+ABS ignífugo y resistente a los rayos UV |
| Configuraciones habituales | 2 entradas/1 salida, 4 entradas/1 salida y 6 entradas/1 salida |
| Aplicación | Lado de CC de los sistemas fotovoltaicos |
Las especificaciones definitivas siempre deben confirmarse según la configuración seleccionada del producto y la documentación del proyecto.
Cuatro ventajas principales del producto
1. Protección IP65 para instalaciones exteriores
Una envolvente IP65 está diseñada para impedir la entrada de polvo y proteger los componentes internos frente a chorros de agua a baja presión procedentes de distintas direcciones. Esto hace que la caja combinadora sea adecuada para numerosas instalaciones fotovoltaicas exteriores, como tejados, plantas solares sobre suelo, marquesinas solares y proyectos agrovoltaicos.
La envolvente de PC+ABS está diseñada para ofrecer:
Propiedades ignífugas
Resistencia a los impactos
Resistencia a la exposición ultravioleta
Protección frente al polvo y la humedad
Funcionamiento fiable en un amplio intervalo de temperaturas
La protección IP65 no significa que la envolvente pueda sumergirse en agua. Los instaladores también deben utilizar prensaestopas, juntas y métodos de montaje adecuados para mantener el grado de protección especificado.
2. Compatibilidad con sistemas fotovoltaicos de hasta 1000V CC
Las arquitecturas de corriente continua de alta tensión se utilizan ampliamente en las instalaciones fotovoltaicas modernas porque pueden reducir la corriente para una potencia determinada y permitir cadenas de mayor longitud.
Esta caja combinadora está diseñada para sistemas que funcionan a tensiones de hasta 1000V CC, por lo que resulta adecuada para numerosas aplicaciones solares comerciales, industriales, sobre tejado y montadas en suelo.
La tensión CC máxima real de una cadena fotovoltaica debe calcularse utilizando la tensión de circuito abierto del módulo y la temperatura mínima prevista en el lugar de instalación. El valor resultante debe permanecer por debajo de las tensiones nominales de la caja combinadora, el inversor, los conectores, los cables, los fusibles, los dispositivos de protección contra sobretensiones y los demás componentes.
3. Salida de 63A con opciones de entrada flexibles
Con una corriente nominal de salida de 63A, la caja combinadora puede reunir varias cadenas fotovoltaicas en una única salida CC. Las configuraciones disponibles pueden incluir:
2 entradas y 1 salida
4 entradas y 1 salida
6 entradas y 1 salida
Configuraciones personalizadas para cada proyecto
Cada circuito de entrada puede incorporar una protección independiente, lo que permite aislar un circuito defectuoso sin afectar innecesariamente a las cadenas que funcionan correctamente.
La configuración adecuada depende del número de cadenas, la corriente máxima de cada cadena, la corriente inversa prevista, la capacidad de los cables, los límites de entrada del inversor y los requisitos eléctricos aplicables. La clasificación de 63A no debe considerarse automáticamente como la corriente de funcionamiento de todos los proyectos.
4. Múltiples niveles de protección en CC
Los campos fotovoltaicos pueden estar expuestos a cortocircuitos, corrientes inversas, sobretensiones de conmutación y sobretensiones transitorias inducidas por rayos. Una caja combinadora correctamente configurada proporciona varios niveles complementarios de protección.
Protección de las cadenas contra sobrecorrientes
Cada cadena fotovoltaica puede equiparse con fusibles adecuados para corriente continua. Si se produce una corriente inversa excesiva o un cortocircuito, el fusible correspondiente puede desconectar el circuito afectado.
La selección de los fusibles debe basarse en:
La corriente de cortocircuito del módulo
La capacidad máxima del fusible en serie especificada por el fabricante del módulo
El número de cadenas conectadas en paralelo
La capacidad de conducción de corriente de los conductores
Los requisitos locales de diseño e instalación
Protección contra sobretensiones en CC
Un dispositivo de protección contra sobretensiones para instalaciones fotovoltaicas puede ayudar a limitar las sobretensiones transitorias provocadas por la actividad de rayos en las proximidades o por eventos de conmutación eléctrica.
La protección puede instalarse entre:
Positivo y tierra
Negativo y tierra
Positivo y negativo
La protección eficaz contra sobretensiones también depende de una puesta a tierra correcta, conexiones cortas, un tendido adecuado de los conductores y la coordinación con los demás dispositivos de protección del sistema fotovoltaico.
Protección del circuito de salida
Un interruptor automático adecuado para corriente continua proporciona funciones de maniobra y protección en la salida combinada. Permite desconectar el circuito situado aguas abajo durante determinadas condiciones de fallo o durante las tareas de mantenimiento programadas.
Solo deben utilizarse dispositivos específicamente clasificados para la tensión CC, la corriente y la disposición de polaridad del sistema. Los interruptores automáticos de corriente alterna no deben utilizarse como sustitutos de dispositivos de protección de corriente continua correctamente dimensionados.
Aplicaciones habituales
Plantas solares montadas sobre suelo
Varias cadenas fotovoltaicas pueden combinarse cerca del campo solar, reduciendo el número de tendidos largos de cables hasta el inversor y mejorando la organización del cableado.
Instalaciones comerciales e industriales sobre tejado
La envolvente compacta y la protección para exteriores hacen que la caja combinadora sea adecuada para numerosas instalaciones comerciales sobre tejado, en las que deben tenerse en cuenta el espacio disponible y la exposición ambiental.
Sistemas solares distribuidos
Las configuraciones de entrada flexibles permiten a los diseñadores adaptar la caja combinadora a distintos tamaños de campos fotovoltaicos y disposiciones de inversores.
Marquesinas solares y proyectos agrovoltaicos
Los materiales resistentes a los rayos UV y el amplio intervalo de temperaturas de funcionamiento son adecuados para instalaciones expuestas a condiciones exteriores variables.
¿Por qué elegir una caja combinadora CC ONCCY?
La caja combinadora CC ONCCY de 1000V 63A IP65 está diseñada para ofrecer una combinación práctica de protección eléctrica, durabilidad en exteriores y flexibilidad de configuración.
Entre sus principales ventajas se incluyen:
Componentes de protección específicos para aplicaciones fotovoltaicas
Protección IP65 contra el polvo y el agua
Material de envolvente ignífugo y resistente a los rayos UV
Múltiples configuraciones de entrada
Diseño compacto y fácil de instalar
Opciones de personalización según los requisitos del proyecto
Asistencia técnica y servicio de garantía
Cuando sean aplicables requisitos IEC, TÜV u otras exigencias de conformidad, los compradores deben solicitar los certificados y la documentación técnica correspondientes al modelo y la configuración exactos que se van a adquirir. La certificación debe verificarse a nivel del producto completo y no suponerse únicamente a partir de las certificaciones de los componentes internos.
